10kv帶開關高壓電纜分接箱
產品描述
1.產品概述
本公司生產的10kv開關高亞戶外電纜分接箱，通過了電力工業部電氣設備質量檢測中心及高壓試驗研究所的型式試驗。
2.用途和特點
10kv帶負荷開關型電纜分接箱系我公司生產的系列電纜分接箱產品中的一種，是在原有普通型電纜分接箱基礎上根據國內電力系統發展需要而進行開發、生產的符合電力系統發展趨勢的新一代電力產品，是在傳統分接箱基礎上加裝開關設備，更方便于現場檢修和控制，減少了停電檢修面積，是現代電纜分接最理想的選擇。外殼采用2mm厚進口不銹鋼板制作，箱體結構合理，各功能單元小室間相互獨立，有隔板隔開，互不影響。分接箱配置“五防聯鎖”機構，防止誤操作與非法操作。箱體表面可根據用戶要求進行拋光或噴涂處理。

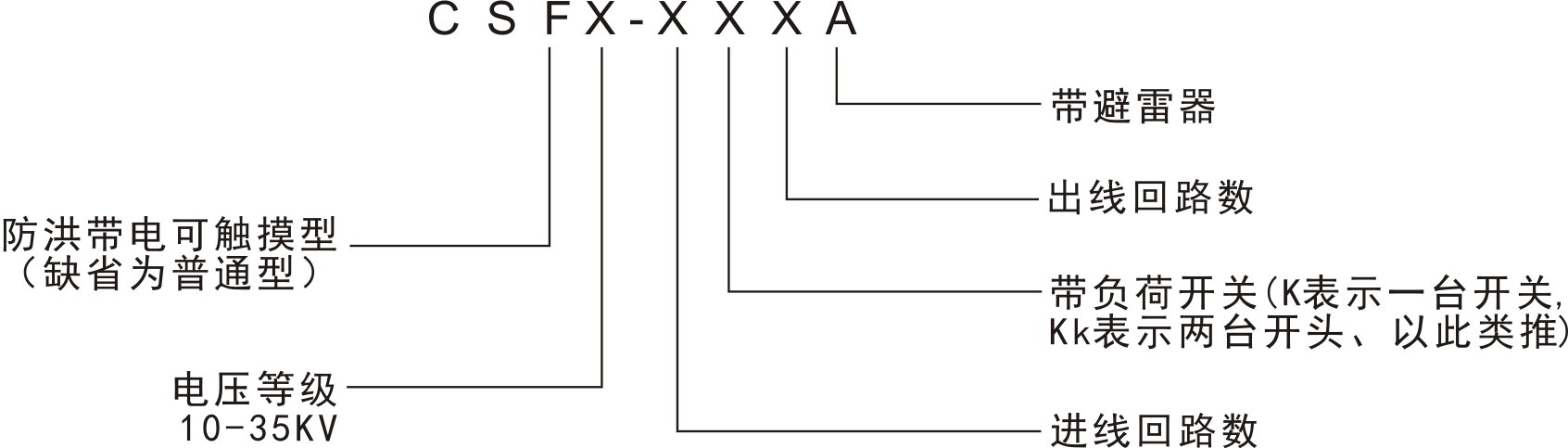

3.型號定義
4.主要參數
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 |
KV
|
12 |
| 2 | 額定電流 | A | 630 |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定有功負載開斷電流 | A | 630 |
| 5 |
額定閉環開斷電流
|
A | 630 |
| 6 |
額定電纜充電開斷電流
|
A | 10 |
| 7 |
額定短路關合電流（峰值）
|
KA | 50 |
| 8 |
額定短時耐受電流（3s）
|
KV | 20 |
| 9 |
額定短時工頻耐受電壓
|
KV | 42 |
| 10 |
額定雷電沖擊耐受電壓
|
KV | 95 |
| 11 |
額定短時工頻耐受電壓（斷口）
|
KV | 48 |
| 12 |
額定雷電沖擊耐受電壓（斷口）
|
KV | 105 |
| 13 |
機械壽命
|
次 |
≥2000
|
| 14 | 回路電阻 | uΩ | ≤100 |
5.其他參數
|

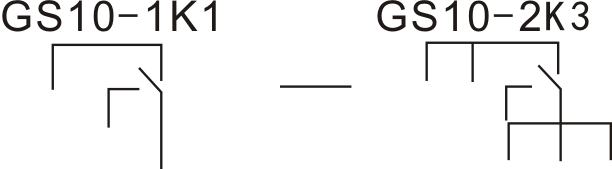

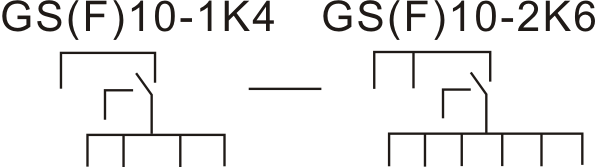

帶開關分接箱一次接線方案 |
|||
| 001（F） |
|
XC441(焊接) | 1 |
|
箱體尺寸：
900×1010×1680
|
|||
| 002（F） |
|
XC422(F) | 1 |
|
箱體尺寸：
1300×1100×1680
|
|||
