ZBW型組合式變電站
產品展示

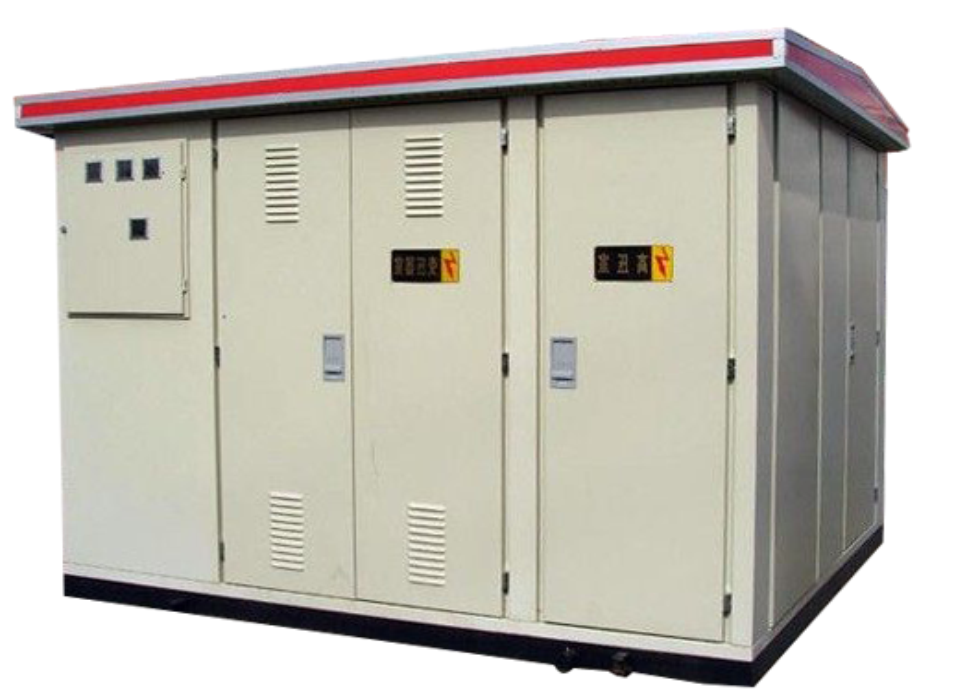

ZBW型組合式變電站
產品描述
1.概述
ZBW型組合式變電站是本公司設計人員吸收國內外同類產品優點，結合我國供電實際情況，開發出的新一代箱變式。本產品符合國家標準：GB/T17467-1998《高壓/低壓預裝式變電站》DL/T53793《6-35KV箱式變電站訂貨技術條件》。
2.用途
ZBW系列組合式變電站用于6-10KV環網可放射式電網的終端供電。它適用于城市高層建筑、住宅小區、廠礦企業、賓館、醫院、商場、公園、車站、油田、機場、港口和臨時性設施等戶外場所。
3.使用條件
海拔高度≤1000m
環境室度-30℃~+40℃
空氣相對溫度不超過90%(+25℃)
風速不大于35m/s
地需用水平加速度≤0.4m/s2，垂直加速≤0.4m/s2
產品安裝在無火災、爆炸危險、化學腐蝕性氣體或劇烈震動的場所，垂直傾斜度不大于3度。
4.產品結構特點
本產品采用獨特的設計，結構緊湊、體積小，運輸和安裝方便。殼體由骨架拼裝而成，具有較高的機械強度和裝配靈活性。外殼材料采用2mm不銹鋼板或復合板，對于不同環境，采用不同的放熱、防潮、防腐措施，并可以噴不同顏色的漆和涂料，既有極強的防腐能力，又與四周環境相協調。
本產品具備機械電氣聯鎖功能，滿足“五防”要求，具有完備的監測、報警和保護手段。變壓器室設置軌道及變壓器小車，且設二道門，內門采用網狀開啟式，既方便變壓器安裝、更換、又確保巡視人員的人身安全。
本產品具有良好的通風散熱系統，由幾條自然通風道和自動切換的分機(強迫通風)組成，并有新穎的隔熱熱層，保證產品在過負荷溫度過高條件正常運行。

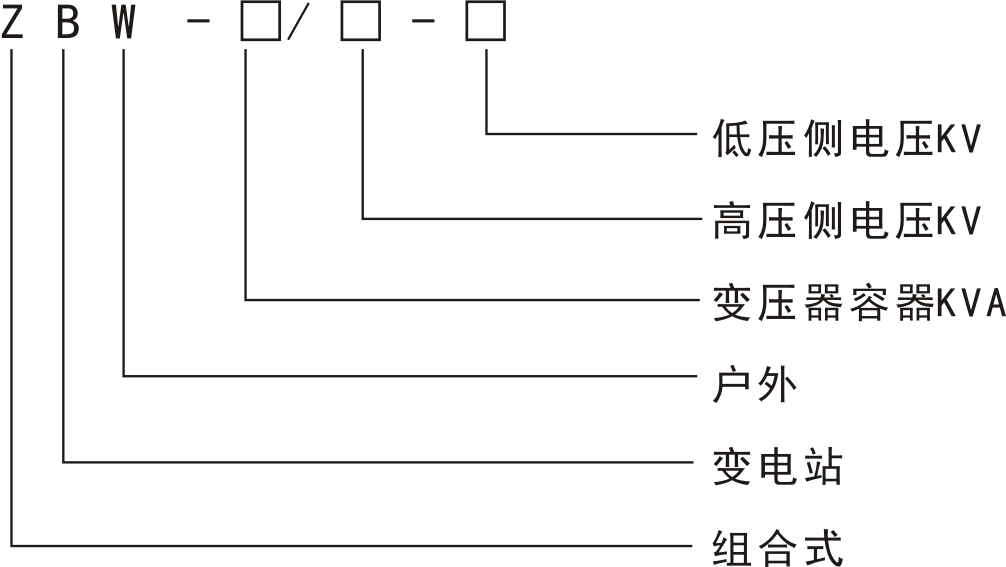

5.型號說明
6.主要技術性能指標
| 序號 | 名稱 | 單位 |
高壓側
|
變壓側 | 低壓側 |
| 1 | 額定電壓 |
KV
|
10（6）
|
10/0.4 | 0.4 |
| 2 | 額定容量 | KVA | 30 1250 | ||
| 3 | 額定電流 | A | ≤630 | ≤1600 | |
| 4 | 額定短路開斷電流 | KA | 50 | 30、50 | |
| 5 |
額定短路關合電流
|
KA | 50 | 63、105 | |
| 6 |
額定熱穩定電流
|
KAS | 20×2（3） | 30×1、50×1 | |
| 7 |
工頻耐壓1min
|
KV | 斷口48，相間及相對地42 | ||
| 8 |
殼體防護等級
|
dB | Ip33 | Ip23 | Ip23 |
| 9 |
噪聲水平
|
油變≤55
|
干變≤55 | ||
| 10 |
回路數
|
個 | 3 | 1 | 22個以下 |
7.外形尺寸
箱式變的基本結構為“品”字和“目”字形兩種，低壓室有一字排列和廊式排列。
8.外形尺寸表

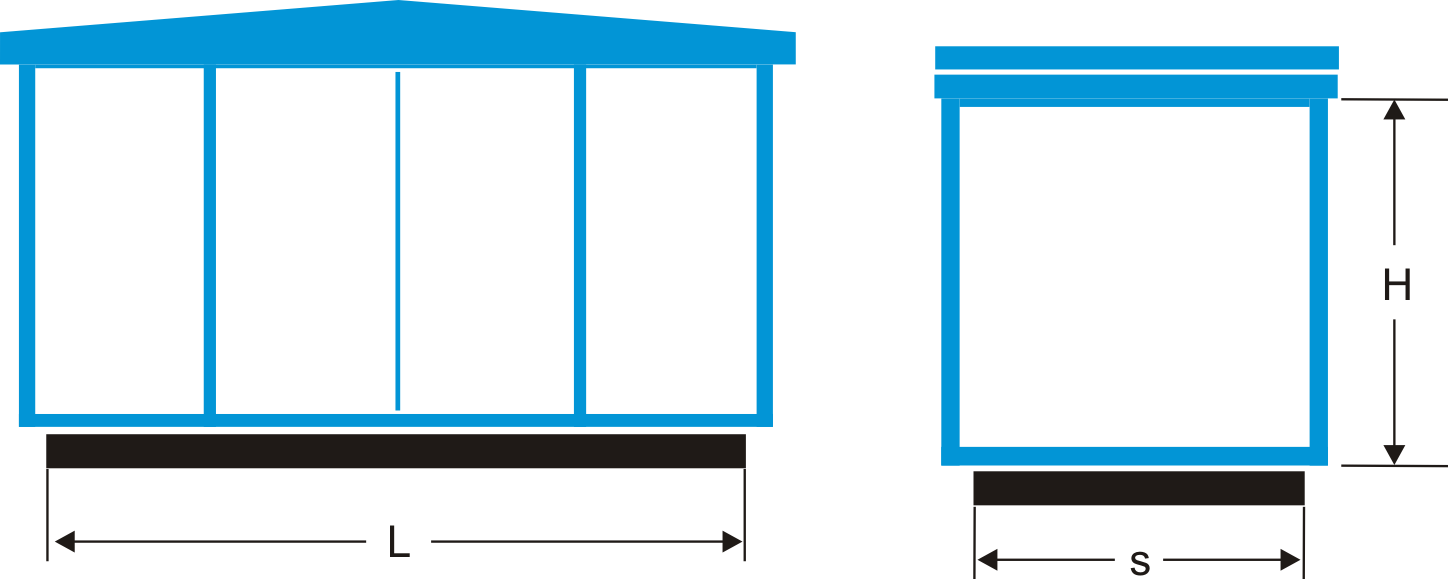

| 箱式變殼體規格 | L(長) | S(寬) | H(高) | 平面布置 |
| ZBW-12/0.4-100~160 | 2000 |
2000
|
2000 | “品”字型 |
| ZBW-12/0.4-200~250 | 2200 | 2000 | 2000 | “品”字型 |
| ZBW-12/0.4-315~500 | 3200 | 2400 | 2000 | “品”字型 |
| ZBW-12/0.4-630~800 | 3400 | 2400 | 2500 | “品”字型 |
| ZBW-12/0.4-1000~1250 |
3400
|
2400 | 2500 | “品”字型 |
9.安裝使用及維護
安裝前請詳讀箱式變基礎施工說明及隨機文件的安裝使用說明書。

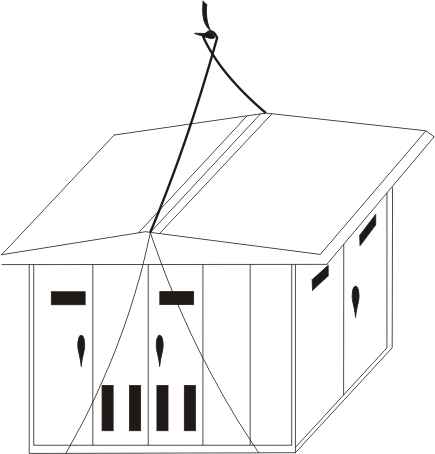

箱式變應采用專用工具底部起吊，如示意圖所示，注意吊裝標記。
箱式變底座與基礎之間的縫隙用水泥漿抹封，以免雨水進入電纜室。
電纜進入電纜室后，電纜與穿管之間的縫隙須密封防水。
貯存：
A.運輸中箱式變不應遭到任何不可恢復的損傷。
B.箱式變應保存在干燥平整的地方，不得受有害氣體的腐蝕。
