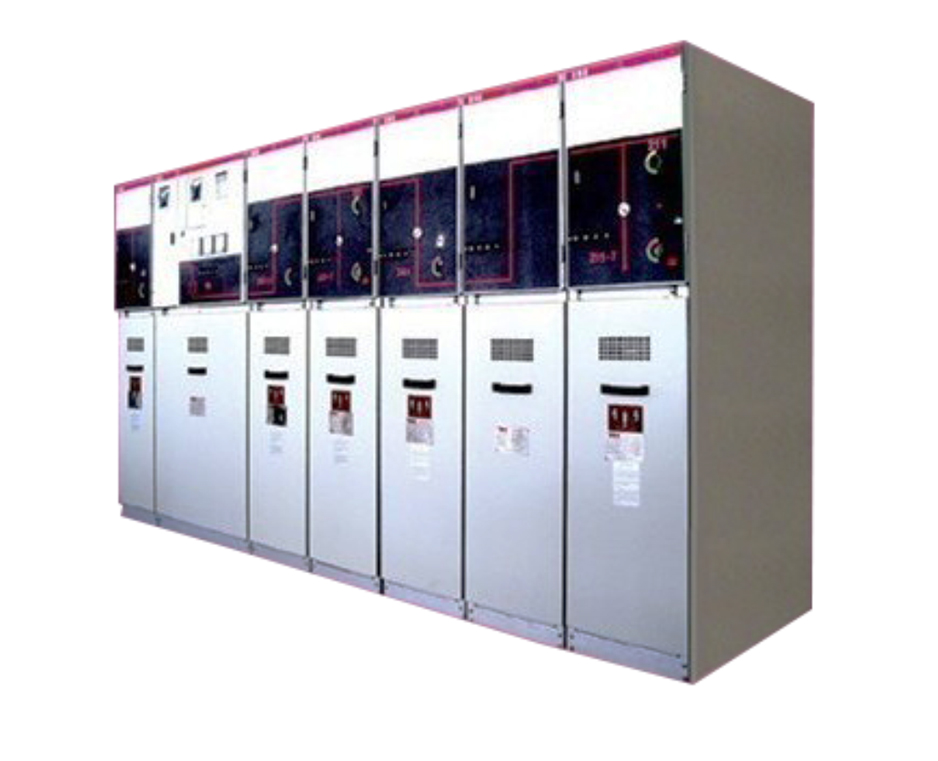

XGN15-12型六氟化硫箱型固定式交流金屬封閉開關設備
產品描述
1.用途
XGN15-12型六氟化硫箱型固定式交流金屬封閉開關設備(簡稱Sf6開關柜)是為城市電網建設與改造而研制的新一代開關設備。SF6開關柜內采用既有國際先進水平的FLN36-12D型六氟化硫負荷開關或FLN36-12D型六氟化硫負荷開關——熔斷器組合電器。
2.結構特點
開關柜分為母線室、開關室、電纜室和機構儀表室。主母線用熱縮套管組成絕緣結構，分支母線用均壓罩，使電場均勻，避免發生內部故障。
主母線可向兩側任意擴展，既可以三個形狀柜組成一個環網供電單元，也可以擴展成四個以上開關柜的終端供變電站。
電纜室可以裝電流互感器、電壓互感器、避雷器和下接地開關等，電纜頭離地高度達750mm，便于連接電纜。
機構儀表室裝有與負荷開關主軸直接邊結的分、合閘機械指示器，可以清除地顯示負荷的開關的合閘，分閘或接地位置。
電纜進線端裝有帶電顯示傳感器，機構儀表室上有帶電顯示裝置，可清楚顯示電纜室是否帶電。此外，操作機構與門有完善的“五防”聯鎖，確保人身安全和不會發生誤操作。
開關柜后部設有內部故障時定向安全泄壓裝置。
開關柜尺寸、重量輕、安裝使用方便，防護等級達到IP3X。
