GCS系列低壓成套開關設備

產品描述

低壓成套開關設備

GCS型低壓抽出式開關柜體裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400V)、(600V)，額定電流為4000A及以下的發電、電動機集中控制、無功率補償?shù)鹊蛪撼商着潆娧b置。

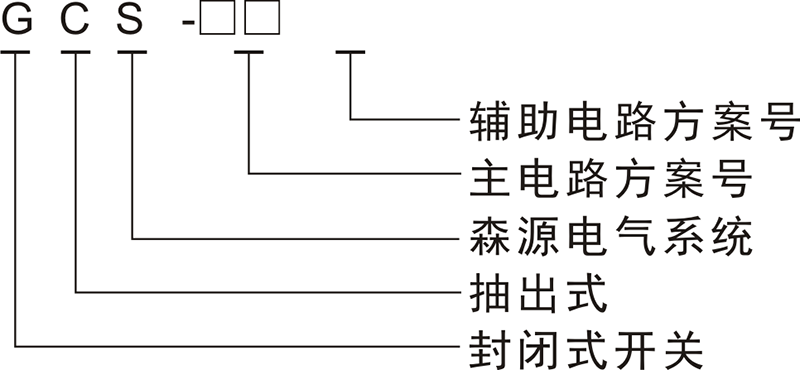

1.產品型號及含義

2.使用環境條件

周圍空氣氣溫不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。

戶內使用，使用點的海拔不得超過2000m。

周圍空氣相對溫度的變化可能會偶然產生凝露的影響。

裝置安裝進與垂直面傾斜度不超過5%，且整組柜列相對平整。

裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

用戶有特殊要求時，可以與制造廠協商解決。

3.結構特點

主構架采用8MF開口型型鋼，有2.5mm冷扎板冷彎而成，在型鋼的三側面分別有模數為20mm和100mm，F(xiàn)9.2mm的安裝孔具有強度高，便于模數安裝的特點。

抽屜類型分為1/2單元，1單元，2單元，3單元四個尺寸系列，回路額定電流在400A及以下。

組裝靈活、結構緊湊、通用性強，安全性能好、壓縮場地、裝配方便。

提高轉接件的熱容量，較大幅度的降低由于裝換件的溫升給插件、電纜頭、間隔板帶來的附加溫升。

功能單元之間、隔室之間的清晰、可靠、不因某一單元的故障而影響其他單元工作、使故障局限在最小范圍。

母線平放置式排列時裝置的動、熱穩定性好，能承80/176kv短路電流的沖擊。

MCC柜單柜的回路數量至多22回，充分考慮了大單機容量發電三廠，石化系統等行業自動化電動門(機)群的需要。

裝置與外部電纜的連接在電纜室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。

同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可以部分降低對元器件短路強度的要求。

抽屜單元有足夠數量的三次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自動回路對接點數量的要求。

4.技術參數

主路額定電壓（V）		AC380(400)(600)
輔助電路額定電壓（V）		AC220、380(400)DC110、220
額定頻率（HZ）		50、60
額定絕緣電壓（V）		660（1000）
額定電流(A)	水平母線	≤4000
	垂直母線	1250
母線額定短時耐受電流（KA/LS）		50、80
母線額定峰值耐受電流（KA）		105、176
工頻試驗電壓 (V/min)	主電路	2500
	輔助電路	200
母線	三相四線制	A、B、C、PEN
	三相五線制	A、B、C、PEN
防護等級		IP30、IP40

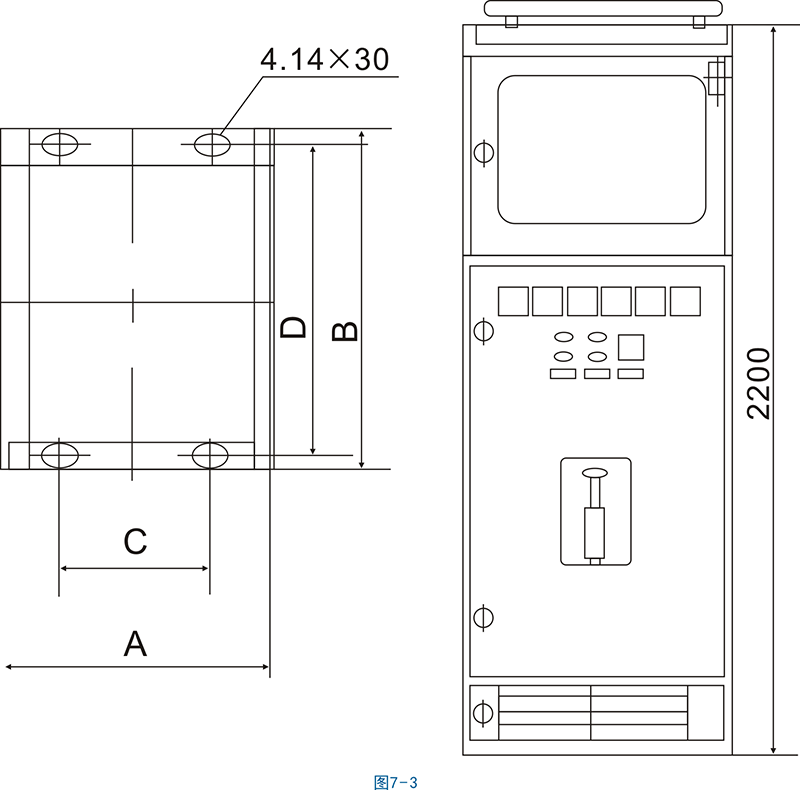

5.外形及安裝尺寸

通用柜代號	A	B	C	D	備注
GCS-TG1010-4	1000	1000	850	956	聯系柜
GCS-TG0810-4	800	1000	650	956	受電柜
GCS-TG0808-4	800	800	650	756	受電柜
GCS-TG0608-4	600	800	450	756	受電柜
